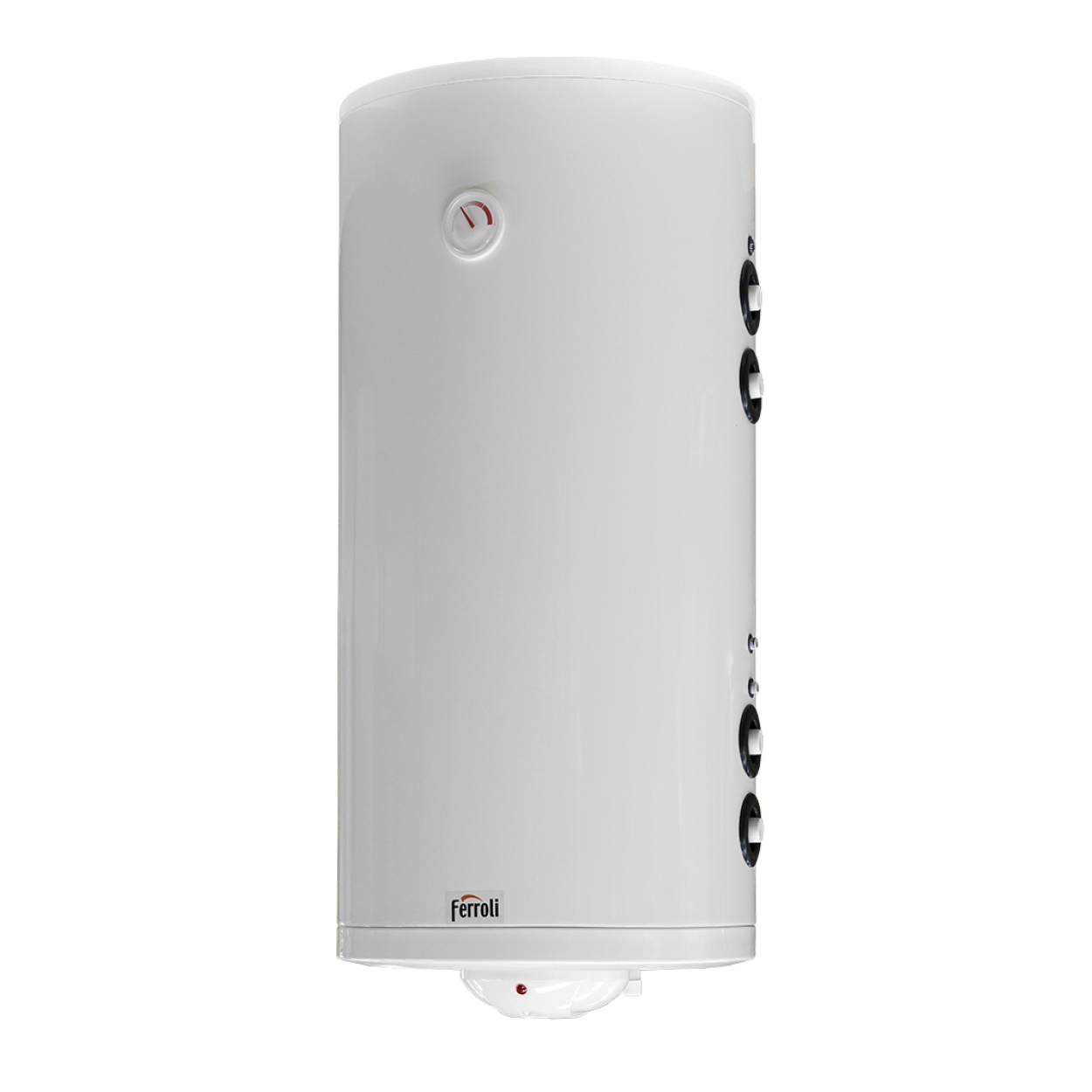

Boiler cu doua serpentine Ferroli Ecounit DW 150 litri, rezistenta electrica 3000W

Avantajele boilerului Ferroli Ecounit DW 150

• Capacitate de acumulare de 150 litri
• Doua serpentine pentru conectarea la surse externe de caldura
• posibilitate de integrare cu cazan si panouri solare
• Rezistenta electrica integrata de 3000 W
• rezervor realizat din otel emailat
• Izolatie PPU rigida de 32 mm
• suprafata de schimb termic serpentina S1: 0,70 m²
• suprafata de schimb termic serpentina S2: 0,44 m²
• Anozi de magneziu pentru protectia rezervorului impotriva coroziunii
• Termostat pentru controlul rezistentei electrice
• Supapa de siguranta inclusa
• montaj vertical pe perete

Doua serpentine pentru utilizarea mai multor surse de caldura

Ferroli Ecounit DW 150 este prevazut cu doua serpentine de schimb termic, ceea ce permite integrarea boilerului intr-un sistem care utilizeaza doua surse independente de energie termica.

O astfel de configuratie poate combina, de exemplu, un cazan si un sistem cu panouri solare. Agentul termic circula prin serpentine si transfera caldura catre apa menajera acumulata in rezervor.

Pentru cresterea eficientei transferului termic, circulatia agentului prin serpentine trebuie realizata cu ajutorul unei pompe de circulatie dimensionate corespunzator instalatiei.

Serpentine cu suprafata de schimb termic de 0,70 si 0,44 m²

Serpentina inferioara S1 are un volum de 3,6 litri si o suprafata de schimb termic de 0,70 m².

Serpentina superioara S2 are un volum de 2,3 litri si o suprafata de schimb termic de 0,44 m².

Racordurile de intrare si iesire pentru ambele serpentine sunt de Rp 3/4".

Rezistenta electrica integrata de 3000 W

Pe langa incalzirea prin serpentine, Ferroli Ecounit DW 150 este echipat cu o rezistenta electrica de 3000 W / 230 V.

Rezistenta este echipata cu un termostat cu protectie dubla, avand domeniul de control al temperaturii intre 30 si 80°C.

Conectarea rezistentei la reteaua electrica trebuie realizata de un electrician calificat si necesita o instalatie prevazuta cu impamantare.

Rezervor de 150 litri pentru apa calda menajera

Capacitatea nominala a boilerului este de 150 litri. Rezervorul este realizat din otel emailat si este proiectat pentru acumularea si prepararea apei calde menajere.

Presiunea maxima de lucru a rezervorului este de 8 bar, iar temperatura maxima indicata este de 95°C. Presiunea de incercare a rezervorului este de 13 bar.

Izolatie termica din PPU rigid de 32 mm

Rezervorul este protejat termic cu un strat de spuma poliuretanica rigida cu grosimea de 32 mm. Izolatia limiteaza transferul de caldura catre exterior si contribuie la mentinerea temperaturii apei acumulate.

Protectie anticoroziva cu anozi de magneziu

Ferroli Ecounit DW 150 utilizeaza anozi de magneziu pentru protectia anticoroziva a suprafetei interioare a rezervorului.

Anozii trebuie inspectati periodic, iar daca gradul de uzura o impune, acestia trebuie inlocuiti. Producatorul recomanda verificarea si curatarea periodica a boilerului, inclusiv inspectarea anozilor.

Supapa de siguranta inclusa

Supapa de siguranta este inclusa in kitul produsului si trebuie instalata obligatoriu pe conducta de alimentare cu apa rece, cu respectarea sensului de curgere indicat pe corpul acesteia.

Presiunea maxima a supapei de siguranta nu trebuie sa depaseasca 8 bar. Intre boiler si supapa de siguranta nu trebuie instalate elemente care sa impiedice functionarea corecta a sistemului de protectie.

Pentru preluarea dilatarii apei in timpul incalzirii este recomandata instalarea unui vas de expansiune, dimensionat corespunzator instalatiei.

Conectarea la instalatia sanitara

Intrarea pentru apa rece si iesirea pentru apa calda au racorduri de Rp 1/2".

Pentru reducerea pierderilor de caldura, conductele dintre boiler si consumatori trebuie mentinute cat mai scurte posibil si este recomandata izolarea termica a conductelor si racordurilor.

Daca presiunea retelei de alimentare cu apa depaseste 5 bar, producatorul recomanda instalarea unui regulator de presiune pe intrarea de apa rece, cu reglarea acestuia la aproximativ 4 bar.

Conditiile de lucru ale serpentinelor

Cele doua serpentine S1 si S2 au o presiune de lucru de pana la 16 bar si o temperatura maxima indicata de 110°C. Presiunea de incercare a serpentinelor este de 25 bar.

In exploatarea boilerului, temperatura agentului termic care circula prin serpentina nu trebuie sa depaseasca 85°C, conform instructiunilor de instalare.

Montaj vertical pe perete

Ferroli Ecounit DW 150 este conceput pentru montaj vertical pe perete. Boilerul are un diametru de 520 mm, o inaltime de 1085 mm si o greutate de 77 kg.

Distanta dintre punctele de prindere este de 630 mm. Peretele si sistemul de fixare trebuie sa poata sustine in siguranta greutatea boilerului si a apei acumulate.

Produsul trebuie montat intr-o incapere in care temperatura ramane peste pragul de inghet si trebuie pastrat un spatiu suficient in jurul boilerului pentru conectare, verificare si intretinere.

Cerintele instalatiei electrice

Rezistenta electrica de 3 kW necesita alimentare la 230 V. Boilerul trebuie conectat la circuitul de impamantare si alimentat printr-un circuit electric separat.

Pentru rezistenta de 3 kW este obligatorie utilizarea unei sigurante electrice de 16 A. Manualul indica utilizarea unui cablu izolat cu trei conductoare, fiecare cu sectiunea de 2,5 mm².

Rezistenta electrica nu trebuie pornita atunci cand rezervorul boilerului este gol sau umplut doar partial cu apa.

Curatare si intretinere

Pentru functionarea corecta a boilerului este necesara verificarea periodica a supapei de siguranta si a protectiei anticorozive.

• supapa de siguranta trebuie verificata periodic;
• rezervorul este recomandat sa fie curatat anual, intervalul putand fi redus in functie de calitatea apei;
• anodul de magneziu trebuie verificat in timpul operatiunilor de intretinere;
• depunerile de calcar trebuie indepartate fara deteriorarea stratului emailat;
• operatiunile care necesita deschiderea boilerului trebuie realizate de personal calificat.

Ce trebuie verificat inainte de cumparare

• Capacitatea: modelul are un rezervor de 150 litri.
• Sursele de incalzire: cele doua serpentine permit integrarea cu surse externe, inclusiv cazan si sistem solar.
• Rezistenta electrica: este integrata si are o putere de 3000 W la 230 V.
• Alimentarea electrica: circuit separat, impamantare si siguranta de 16 A pentru rezistenta de 3 kW.
• Montaj: vertical pe perete.
• Dimensiuni: 520 mm diametru si 1085 mm inaltime.
• Greutate: 77 kg fara a lua in calcul apa acumulata.
• Racorduri apa: Rp 1/2".
• Racorduri serpentine: Rp 3/4".
• Supapa de siguranta: este inclusa si montarea acesteia este obligatorie.

Pentru a compara acest model cu alte variante disponibile, poti consulta categoria de boilere cu doua serpentine.

Specificatii tehnice Ferroli Ecounit DW 150

Rezervor si dimensiuni

• Producator: Ferroli
• Gama: Ecounit DW
• Capacitate: 150 litri
• Montaj: vertical, pe perete
• Inaltime: 1085 mm
• Diametru: 520 mm
• Izolatie: PPU rigida, 32 mm
• Greutate: 77 kg
• Distanta intre prinderi: 630 mm

Rezistenta electrica

• Putere rezistenta electrica: 3000 W
• Tensiune: 230 V
• Termostat: da, cu protectie dubla
• Domeniu control termostat: 30-80°C
• Protectie termostat: IP40
• Siguranta electrica necesara pentru rezistenta de 3 kW: 16 A
• Sectiune cablu indicata: 3 × 2,5 mm²

Rezervor ACM

• Presiune maxima de lucru: 8 bar
• Temperatura maxima: 95°C
• Presiune de incercare rezervor: 13 bar
• Intrare apa rece: Rp 1/2"
• Iesire apa calda: Rp 1/2"
• Protectie anticoroziva: anozi de magneziu
• Supapa de siguranta: inclusa

Serpentina inferioara S1

• Volum serpentina: 3,6 litri
• Suprafata de schimb termic: 0,70 m²
• Racord intrare/iesire: Rp 3/4"
• Presiune de lucru: 16 bar
• Temperatura maxima declarata pentru serpentina: 110°C
• Presiune de incercare: 25 bar
• Pierdere de presiune: 65 mbar

Serpentina superioara S2

• Volum serpentina: 2,3 litri
• Suprafata de schimb termic: 0,44 m²
• Racord intrare/iesire: Rp 3/4"
• Presiune de lucru: 16 bar
• Temperatura maxima declarata pentru serpentina: 110°C
• Presiune de incercare: 25 bar
• Pierdere de presiune: 50 mbar

Intrebari frecvente despre Ferroli Ecounit DW 150

Ce capacitate are Ferroli Ecounit DW 150?

Boilerul are o capacitate de acumulare de 150 litri pentru apa calda menajera.

Ferroli Ecounit DW 150 are doua serpentine?

Da. Modelul este echipat cu doua serpentine, cu suprafete de schimb termic de 0,70 m² si 0,44 m², pentru integrarea cu surse externe de caldura.

Poate fi conectat la o centrala termica si la panouri solare?

Da. Configuratia cu doua serpentine permite combinarea a doua surse independente de caldura, precum un cazan si un sistem cu panouri solare.

Are rezistenta electrica inclusa?

Da. Ferroli Ecounit DW 150 este echipat cu o rezistenta electrica de 3000 W / 230 V.

Ce siguranta electrica este necesara pentru rezistenta de 3 kW?

Pentru rezistenta electrica de 3 kW, manualul indica o siguranta electrica de 16 A. Racordarea electrica trebuie realizata de personal calificat.

Supapa de siguranta este inclusa?

Da. Supapa de siguranta este inclusa in kitul produsului si trebuie montata obligatoriu pe alimentarea cu apa rece.

Ce dimensiuni are boilerul?

Ferroli Ecounit DW 150 are o inaltime de 1085 mm si un diametru de 520 mm. Greutatea boilerului este de 77 kg.

Ce rol au anozii de magneziu?

Anozii de magneziu contribuie la protectia anticoroziva a suprafetei interioare a rezervorului si trebuie verificati periodic in cadrul operatiunilor de intretinere.
