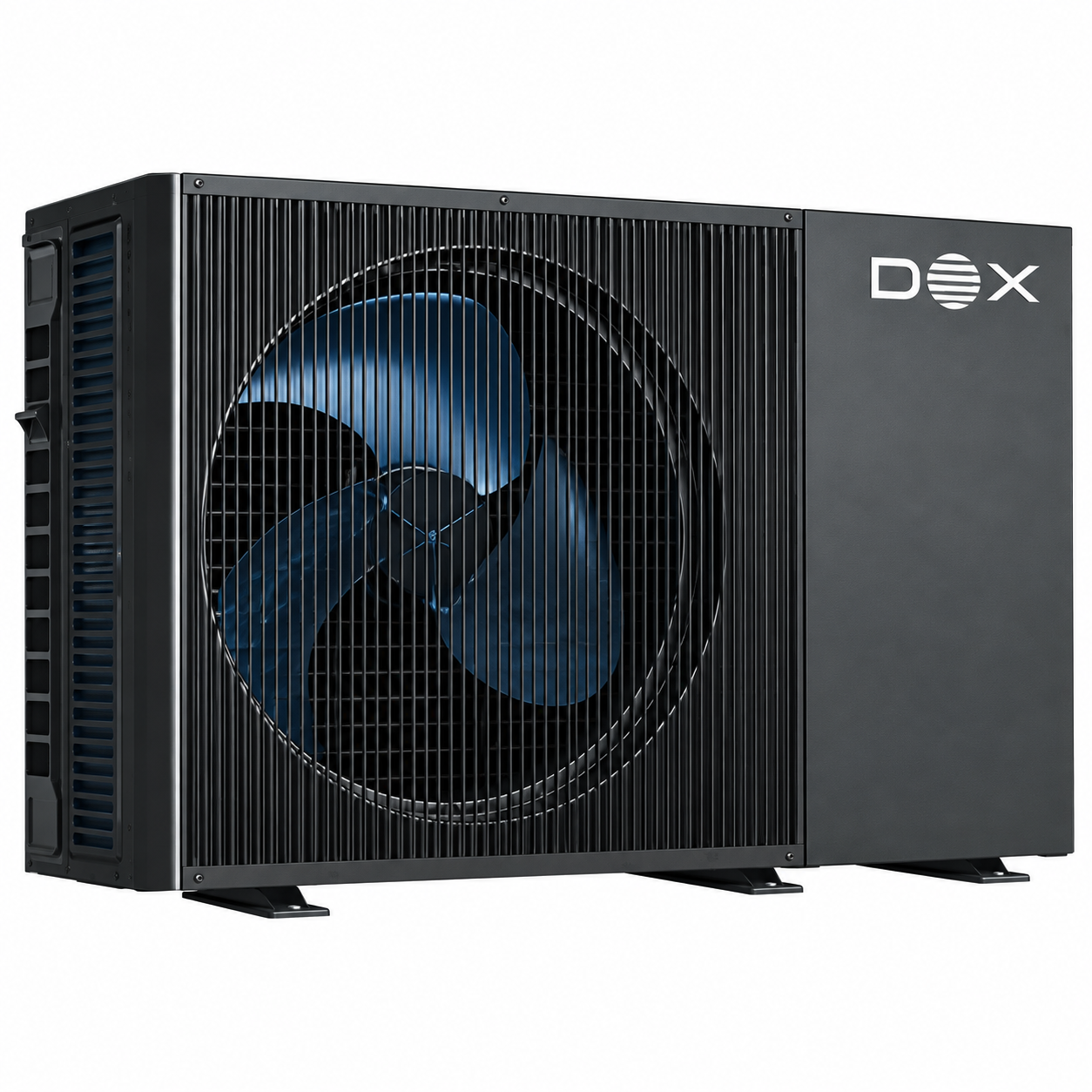

Pompa de caldura aer apa Radox DOX Novaterm 10 kW, monobloc, agent frigorific R32, rezistenta electrica 3kW, monofazic

Avantajele pompei de caldura Radox DOX Novaterm 10 kW

• 3 functii intr-un singur sistem: incalzire, racire si prepararea apei calde menajere cu boiler extern.
• Capacitate de incalzire de 9,50 kW la temperatura exterioara de 7°C si temperatura apei de 35°C.
• COP 4,80 la A7/W35: pentru fiecare 1 kW de energie electrica absorbita, pompa furnizeaza aproximativ 4,8 kW de energie termica in aceste conditii.
• Clasa energetica A+++ pentru incalzire la temperatura apei de 35°C.
• Clasa energetica A++ pentru incalzire la temperatura apei de 55°C.
• Compresor DC Inverter pentru adaptarea puterii la necesarul termic.
• Rezistenta electrica auxiliara de 3 kW pentru sustinerea functionarii sistemului.
• Agent frigorific R32, cu GWP 675.
• Functionare la temperaturi exterioare de pana la -25°C in regim de incalzire.
• Temperatura apei de incalzire de pana la 65°C.
• Control pentru maximum 3 zone, cu temperaturi diferite.
• Control prin aplicatie si conectivitate Wi-Fi.
• Functionare in cascada, pentru instalatii cu necesar termic mai mare.
• Mod Vacanta pentru perioadele in care locuinta nu este utilizata.
• Moduri de functionare silentioasa pentru reducerea zgomotului.

Incalzire eficienta cu tehnologie DC Inverter

Radox DOX Novaterm 10 kW utilizeaza un compresor DC Inverter rotativ dublu, care isi adapteaza functionarea la necesarul de incalzire al locuintei. In loc sa lucreze permanent la aceeasi putere, sistemul poate regla capacitatea furnizata in functie de conditiile de functionare.

La o temperatura exterioara de 7°C si o temperatura a apei de 35°C, pompa furnizeaza 9,50 kW putere termica, cu un consum electric de 1,98 kW si un COP de 4,80.

Pe masura ce temperatura apei solicitate creste, eficienta se modifica. De aceea, alegerea temperaturii de lucru si dimensionarea corecta a instalatiei sunt importante pentru consumul final de energie.

Performante de incalzire la diferite temperaturi ale apei

Pompa de caldura Radox DOX Novaterm 10 kW poate alimenta instalatii care functioneaza la temperaturi diferite ale agentului termic. Performantele la temperatura exterioara de 7°C sunt:

• A7/W35: capacitate de incalzire 9,50 kW, putere absorbita 1,98 kW, COP 4,80.
• A7/W45: capacitate de incalzire 9,50 kW, putere absorbita 2,60 kW, COP 3,65.
• A7/W55: capacitate de incalzire 9,00 kW, putere absorbita 3,00 kW, COP 3,00.

Valorile arata de ce o instalatie care poate functiona cu apa la temperatura mai redusa este avantajoasa pentru eficienta unei pompe de caldura.

Incalzire in pardoseala, radiatoare si ventiloconvectoare

DOX Novaterm poate fi utilizata in instalatii cu incalzire in pardoseala, radiatoare sau ventiloconvectoare.

Incalzirea in pardoseala permite, de regula, utilizarea unor temperaturi mai reduse ale agentului termic. Pentru instalatiile cu radiatoare, trebuie verificat daca acestea pot asigura necesarul de caldura al locuintei la temperaturile de lucru disponibile.

Pompa poate furniza apa pentru incalzire la temperaturi cuprinse intre 25°C si 65°C.

Functionare la temperaturi exterioare scazute

Radox DOX Novaterm este conceputa pentru functionarea in sezonul rece, inclusiv atunci cand temperatura exterioara scade semnificativ.

• Incalzire: temperatura exterioara intre -25°C si +35°C.
• Racire: temperatura exterioara intre -5°C si +43°C.
• Preparare ACM: temperatura exterioara intre -25°C si +43°C.

Functionarea la -25°C nu inseamna ca pompa furnizeaza permanent puterea nominala de 10 kW la aceasta temperatura. Capacitatea disponibila si consumul depind de conditiile exterioare si de temperatura apei solicitate.

Rezistenta electrica auxiliara de 3 kW

Modelul monofazic de 10 kW este echipat cu o rezistenta electrica auxiliara de 3 kW.

Rezistenta poate sustine functionarea sistemului atunci cand este necesar un aport suplimentar de caldura. Aceasta nu functioneaza obligatoriu permanent, ci este utilizata in functie de configurarea si comenzile sistemului.

Capacitatea de 9,50 kW reprezinta puterea termica furnizata de pompa de caldura la A7/W35, iar cei 3 kW reprezinta puterea rezistentei electrice auxiliare.

Racire pe timpul verii

Pe langa incalzire, DOX Novaterm 10 kW poate functiona si in regim de racire, atunci cand instalatia interioara este pregatita pentru acest mod de utilizare.

La temperatura exterioara de 35°C, performantele de racire sunt:

• A35/W18: capacitate de racire 9,50 kW, putere absorbita 2,07 kW, EER 4,60.
• A35/W7: capacitate de racire 8,00 kW, putere absorbita 2,53 kW, EER 3,16.

Pentru racire pot fi utilizate echipamente terminale compatibile, precum ventiloconvectoarele. Instalatia trebuie configurata corespunzator pentru controlul condensului.

Prepararea apei calde menajere

Radox DOX Novaterm poate prepara apa calda menajera prin conectarea la un boiler extern compatibil. Sistemul utilizeaza o pompa dedicata pentru circuitul ACM si poate gestiona incalzirea apei in functie de temperatura selectata.

Temperatura apei pentru prepararea ACM poate fi reglata in intervalul 20-60°C.

Pompa permite si integrarea unui sistem solar termic pentru prepararea apei calde, in functie de configuratia instalatiei.

Functie de dezinfectie termica la 70°C

DOX Novaterm dispune de o functie de dezinfectie termica, care poate ridica temperatura apei la 70°C cu ajutorul rezistentei electrice, pentru reducerea riscului de dezvoltare a bacteriilor Legionella in rezervorul de apa calda menajera.

Utilizarea acestei functii necesita o configurare corespunzatoare a sistemului de preparare ACM.

Control independent pentru maximum 3 zone

Un avantaj al gamei DOX Novaterm este posibilitatea de a controla pana la trei zone de temperatura.

Aceasta functie este utila in locuintele care combina mai multe tipuri de incalzire sau in care anumite zone au nevoie de temperaturi diferite.

De exemplu, o instalatie poate avea incalzire in pardoseala intr-o zona si radiatoare in alta. Controlul pe zone permite gestionarea separata a temperaturilor, cu accesoriile si configuratia hidraulica necesare.

Control Wi-Fi si aplicatie pentru telefon

Radox DOX Novaterm permite controlul prin aplicatie, astfel incat utilizatorul poate gestiona functiile principale ale sistemului si de la distanta.

Prin aplicatia IoT pot fi accesate functii precum:

• Reglarea modurilor de functionare.
• Controlul functionarii in cascada.
• Inregistrarea consumului de energie.
• Modul de prioritate pentru apa calda menajera.
• Vizualizarea starii echipamentului.
• Afisarea informatiilor despre erori.
• Setarea temperaturilor.
• Programarea intervalelor de functionare.

Sistemul permite si actualizarea software-ului si configurarea parametrilor de functionare.

Telecomanda cu fir si interfata de control

DOX Novaterm utilizeaza o interfata de control cu ecran LCD, care permite vizualizarea temperaturilor si modificarea setarilor.

Interfata dispune de iluminare de fundal, meniu de control, senzori de temperatura si posibilitatea conectarii Wi-Fi pentru utilizarea functiilor online.

Mod Vacanta si functionare silentioasa

Modul Vacanta permite setarea unei temperaturi reduse in perioadele in care locuinta nu este ocupata. Sistemul poate functiona pentru mentinerea unei temperaturi intre 20°C si 25°C a agentului termic, contribuind la protectia instalatiei impotriva inghetului.

Pentru reducerea zgomotului sunt disponibile mai multe moduri de functionare silentioasa, inclusiv Silent, Night Silent si Super Silent.

Nivelul de presiune sonora pentru modelul de 10 kW este de 50 dB, in conditiile de masurare ale produsului.

Constructie monobloc cu agent frigorific R32

DOX Novaterm 10 kW are o constructie monobloc, cu circuitul frigorific integrat in unitatea exterioara.

Agentul frigorific utilizat este R32, cu un potential de incalzire globala GWP de 675. Cantitatea de agent frigorific pentru modelul de 10 kW este de 1,40 kg.

Schimbatorul de caldura de pe partea de apa este de tip cu placi, iar schimbatorul de pe partea de aer utilizeaza tuburi si aripioare.

Componente de protectie pe circuitul de apa

Pompa de caldura include componente pentru monitorizarea si protectia circuitului hidraulic:

• Senzor de debit, pentru supravegherea circulatiei apei.
• Supapa automata de aerisire.
• Supapa de siguranta de 3 bar.
• Vas de expansiune integrat.

Aceste componente contribuie la functionarea si protectia circuitului hidraulic, insa instalatia trebuie dimensionata si echipata in functie de volumul total de apa si de configuratia sistemului.

Functionare in cascada

DOX Novaterm permite conectarea mai multor pompe de caldura intr-un sistem comun, pentru aplicatii cu necesar termic mai mare.

Pot fi conectate pana la 8 unitati, cu o capacitate totala de pana la 128 kW, in functie de modelele utilizate si de configuratia instalatiei.

Date tehnice Radox DOX Novaterm 10 kW

Identificare si alimentare

• Producator: Radox
• Serie: DOX Novaterm
• Cod model: DOX-HP-10/R32/S
• Tip: pompa de caldura aer-apa monobloc
• Functii: incalzire, racire, preparare ACM
• Alimentare electrica: 220-240 V / 1 / 50 Hz
• Rezistenta electrica auxiliara: 3 kW
• Compresor: DC Inverter rotativ dublu
• Motor ventilator exterior: DC fara perii
• Numar ventilatoare: 1

Performante pentru incalzire

• Capacitate incalzire A7/W35: 9,50 kW
• Putere absorbita A7/W35: 1,98 kW
• COP A7/W35: 4,80
• Capacitate incalzire A7/W45: 9,50 kW
• Putere absorbita A7/W45: 2,60 kW
• COP A7/W45: 3,65
• Capacitate incalzire A7/W55: 9,00 kW
• Putere absorbita A7/W55: 3,00 kW
• COP A7/W55: 3,00

Performante pentru racire

• Capacitate racire A35/W18: 9,50 kW
• Putere absorbita A35/W18: 2,07 kW
• EER A35/W18: 4,60
• Capacitate racire A35/W7: 8,00 kW
• Putere absorbita A35/W7: 2,53 kW
• EER A35/W7: 3,16

Eficienta energetica sezoniera

• SCOP la 35°C: 5,05
• SCOP la 55°C: 3,51
• SEER la 7°C: 5,38
• SEER la 18°C: 7,75
• Clasa energetica pentru incalzire la 35°C: A+++
• Clasa energetica pentru incalzire la 55°C: A++

Agent frigorific si circuit frigorific

• Agent frigorific: R32
• Cantitate agent frigorific: 1,40 kg
• GWP: 675
• Echivalent CO2: 0,95 t
• Valva de expansiune: electronica
• Schimbator de caldura pe partea de aer: cu tuburi si aripioare
• Schimbator de caldura pe partea de apa: cu placi

Temperaturi de functionare

• Temperatura exterioara pentru incalzire: -25°C pana la +35°C
• Temperatura exterioara pentru racire: -5°C pana la +43°C
• Temperatura exterioara pentru ACM: -25°C pana la +43°C
• Temperatura apei pentru incalzire: 25-65°C
• Temperatura apei pentru racire: 5-20°C
• Temperatura apei pentru ACM: 20-60°C

Caracteristici electrice si hidraulice

• Protectie maxima la supracurent MOP: 40 A
• Curent minim al circuitului MCA: 30 A
• Presiune maxima disponibila: 4,3 MPa
• Clasa de protectie: IPX4
• Conexiuni hidraulice: R5/4"
• Supapa de siguranta circuit apa: 3 bar

Dimensiuni si nivel sonor

• Dimensiuni nete (L × I × A): 1295 × 860 × 495 mm
• Dimensiuni brute (L × I × A): 1395 × 996 × 535 mm
• Greutate neta: 95 kg
• Greutate bruta: 116 kg
• Nivel putere sonora: 61 dB
• Nivel presiune sonora: 50 dB

Ce trebuie sa verifici inainte de alegerea pompei de caldura

Pentru a obtine o functionare eficienta, puterea pompei de caldura trebuie aleasa in functie de pierderile de caldura ale locuintei, nu doar in functie de suprafata acesteia.

• Necesarul termic al cladirii: trebuie corelat cu puterea disponibila a pompei la temperaturile exterioare de calcul.
• Tipul instalatiei: incalzire in pardoseala, radiatoare sau ventiloconvectoare.
• Temperatura necesara a agentului termic: influenteaza eficienta si consumul.
• Alimentarea electrica: modelul este monofazic si necesita o instalatie electrica dimensionata corespunzator.
• Prepararea ACM: este necesar un boiler extern compatibil.
• Racirea: instalatia trebuie pregatita pentru functionarea in acest regim.
• Montajul exterior: trebuie asigurate spatiul necesar, circulatia aerului si evacuarea apei rezultate din condens si dezghetare.

Intrebari frecvente despre Radox DOX Novaterm 10 kW

Pompa de caldura Radox DOX Novaterm 10 kW este monofazica?

Da. Modelul DOX-HP-10/R32/S functioneaza la alimentare electrica 220-240 V, monofazic, 50 Hz.

Rezistenta electrica de 3 kW este inclusa?

Da. Pompa este echipata cu o rezistenta electrica auxiliara de 3 kW, care poate sustine incalzirea atunci cand este necesar.

Poate functiona la -25°C?

Da. Domeniul de functionare in regim de incalzire incepe de la -25°C temperatura exterioara. Puterea termica disponibila variaza in functie de temperatura exterioara si de temperatura apei.

Poate fi conectata la radiatoare?

Da. DOX Novaterm poate functiona cu radiatoare, incalzire in pardoseala si ventiloconvectoare. Instalatia trebuie dimensionata pentru temperatura apei si necesarul termic al locuintei.

Poate produce apa calda menajera?

Da. Pompa poate prepara apa calda menajera prin intermediul unui boiler extern compatibil, cu temperatura apei reglabila intre 20°C si 60°C.

Poate fi folosita si pentru racire?

Da. Modelul are functie de racire si poate furniza apa racita pentru echipamente terminale compatibile, precum ventiloconvectoarele.

Ce COP are pompa de caldura Radox DOX Novaterm 10 kW?

La A7/W35, pompa are un COP de 4,80. La A7/W45, COP este 3,65, iar la A7/W55 este 3,00.

Poate controla mai multe zone de incalzire?

Da. Sistemul permite controlul a maximum 3 zone, cu temperaturi diferite, printr-o configuratie adecvata a instalatiei.
